江苏无锡电容电流测试仪电容电流测量在“主菜单”屏幕中选择“电容电流测量”按“确认”进入“参数设置”屏幕，见图5。按上下键选择设置项目，按“确认”或右键进入具体数值设置；当光标在具体数值位置时，按上下键调整数值，按“确认”键或左键返回项目选择。图5 参数设置?试验编号：设置当前的试验编号。?设备名称：即为被测设备的编号，可以不设置。?额定高压：设置被测系统额定线电压。?母线电压：设置母线实际线电压值，以提高电容电流测量精度，调整范围Un±20%。?P T 方式：选择PT连接方式，当光标移动到“接线图”按“确认”键后，显示相应的PT接线原理图。?P T 变比：显示当前PT变比，不可设置，此处只是显示。?开始测量：按“确认”键后，启动电容电流测量过程；如果“PT方式”选择为“C1PT”，按“确认”键后，将显示三相电容器组电容量设置屏幕，在设置完三相电容器组电容量后，按“确认”键启动测量过程。注：测量过程开始后，按“取消”键，可立刻停止测量过程。7.4.2 测量结果显示图6 测量结果?重测：放弃本次测量结果，重新开始新的测量过程。?打印：通过打印机打印本次测量结果。?存储：将本次测量结果保存至本机存储器或者外部优盘。7.4.3 测量记录查询在“主菜单”屏幕选择“测量记录查询”，按“确认”键进入，此屏幕用于查看已经保存至本机存储器的测量结果历史记录，见图7。图7 测量记录查询“记录012/014”，前面的数字表示当前记录的编号（即第几条记录），后面的数字表示已存储记录总个数；按左右键可查看不同编号的记录。按“确认”键弹出功能菜单，可进行“存储打印”、“转存优盘”操作。?存储打印：将当前查询的存储数据进行打印。?转存优盘：将当前查询的存储数据转存到外接优盘。7.4.4 实时时钟设置在“主菜单”屏幕选择“实时时钟设置”，按“确认”键进入，见图8。图8 实时时钟设置在“实时时钟设置”屏幕，按左右键移动光标选择要修改的数据，按上下键修改选中的数值，按“确认”键保存当前设置并返回“主菜单”屏，按“取消”键放弃当前设置并返回“主菜单”屏。（注：本时钟设置功能可根据闰年自动计算二月份的天数，并能根据所设置日期自动计算出星期几。）7.4.4 厂家参数设置此屏幕用于厂内调试，需要密码才能进入，不对用户开放。

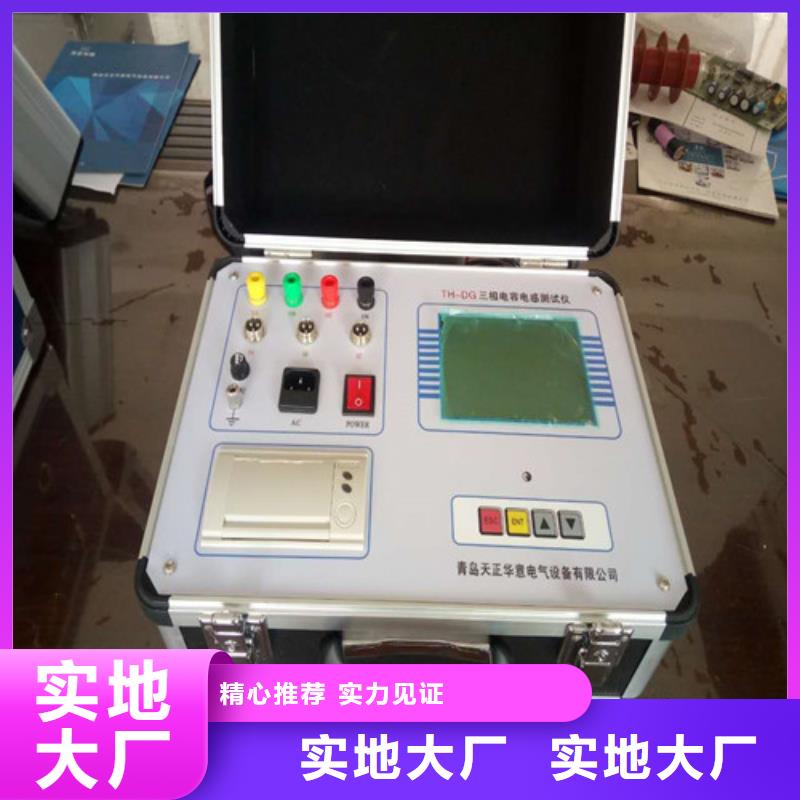

江苏无锡电容电流测试仪接线方法进行测试前，应按使用要求正确连接电源线及信号电缆。（如图3）图31、电压电缆一端接到电压输出端子上, 2、测试电流信号电缆插在电流输入插头上， 3、接好电容电感电源线。4、将测试电压电缆分别夹在被试电容器组两极的连接母线上，钳形表卡在所需测量的单台电容器的套管处。注意：一定要将电压输出红端线从钳形表正面穿过后再接到需测量的单台电容器（电抗器）的套管处，接反时测量不准确。五、仪器操作方法 使用本仪器前应仔细阅读本说明书, 检查接线无误, 仪器接地良好, 防止触电事故。开机后屏幕显示主菜单画面。选择测量方式:测电容时可选单相电容、三相△、三相Y，三相Yn, 三相III,测电抗器电感时可选择大电感、小电感方式，小于5mH时只能选择小电感方式，测电阻时可选择大电阻、小电阻方式，小于1Ω时只能选择小电阻方式。注意:选错可能损坏仪器!选择电压等级:380V ,6.6kV ,10 kV, 35 kV 380/V, 6.6/kV ,10/kV ,35/kV 选择电压等级用于计算电容的千乏数，千乏数计算公式为：千乏数（Kvar）Q=U*U*2*3.14*f*CU:电容的电压等级；f:测量电压的频率；C：电容值在上述设定完成后，将箭头指向开始测量,按【ENT】键, 稍后结果就会出现在显示屏上，所测数据自动记录,按【ENT】键,打印数据, 按【ESC】键回到开机主菜单,进行下一次测量，选择数据查询可以查看以前40次所测电容值或电感值，按上、下键翻页，在数据查询时按【ENT】键可进入历史数据打印菜单，此时按【ENT】键打印本次数据，按下键打印全部40组历史数据。需要调整系统时间时,请将光标移到“时间设定”按【ENT】键进入时间设定菜单,将光标移到要调整的“年”、“月”、“日”、“时”、“分”、“秒”上，按【ENT】键，此时光标前进一步，再按【上】、【下】键调整，完成后按【ESC】键回到时间设定菜单，全部调完后将光标移到“存”上，按【ENT】键将数据存入仪器，再按【ESC】键回到主菜单。
